VSMV S5门尼粘度计

作为一种传统的检测手段，门尼粘度计被长期广泛应用于橡胶工业，在原材料检测、生产质量控制、研发中发挥了重要的作用。VSMV S5型门尼粘度计采用全新设计，适用于用户对空间限制、可靠性与可维护性的苛刻要求。其门尼粘度试验、焦烧试验与应力松弛试验符合ASTM D1646等国际标准。VSMV S5型门尼粘度计配置了NIDAS3.0数据采集系统和电脑，可方便输出数据，也可将数据导入用户的MES系统

1、工艺参数、技术指标和执行标准

2、试验类型

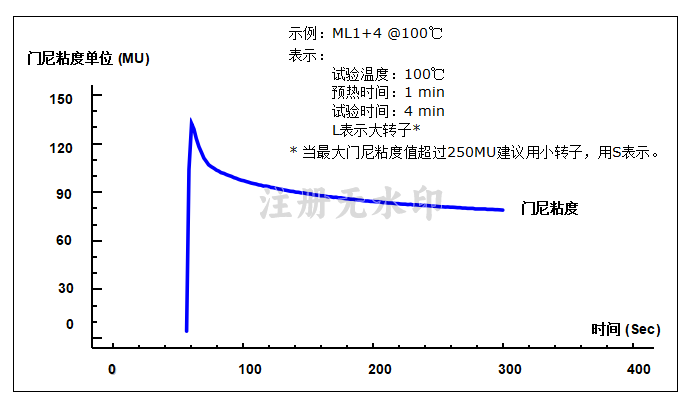

门尼粘度试验ASTM D1646 Part A:

在规定的条件下，转子在充满橡胶试样的圆柱型模腔内转动。被检测胶样所产生的阻力，以“门尼”为单位表示的扭矩值，即门尼粘度。

在不同的剪切速率（不同的转子转速）下的同种胶料具有不同门尼粘度值与不同的焦烧时间，即
















：具有不同的加工特性；在极低转子转速（<0.2rpm）下，门尼粘度与可塑度的相关性高达0.9862；在不同的剪切速率下，通过计算假塑性指数得到胶料的真实粘度。

通常用在低剪切速率（转子转速：2rpm或剪切速：1.58s^-1）下获得的焦烧时间作为胶料的安全加工时间，而实际加工中的剪切生热未预考虑，导致在实际加工时，如：混炼、挤出、压延等，焦烧时间显著提前。可变转速门尼粘度计VSMV S5的转子转速可以在0.1-30.0rpm范围内，对胶料的焦烧时间进行检测，更真实地反映实际加工条件下的胶料特性。

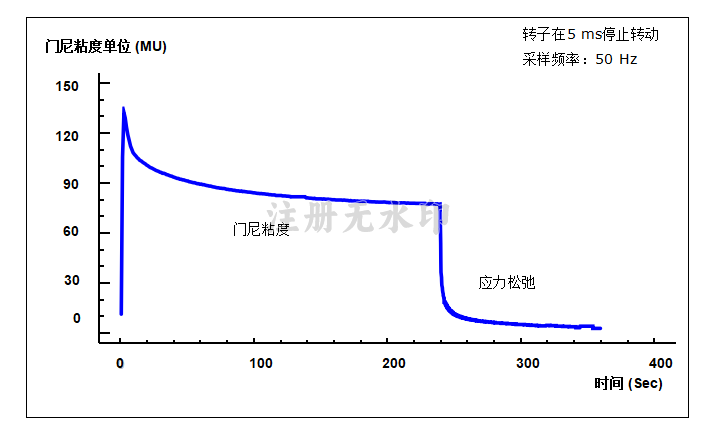

应力松弛试验ASTM D1646 Part B:

在门尼粘度试验结束时，圆盘转子被突然停止转动，测得扭矩衰减随时间的变化。

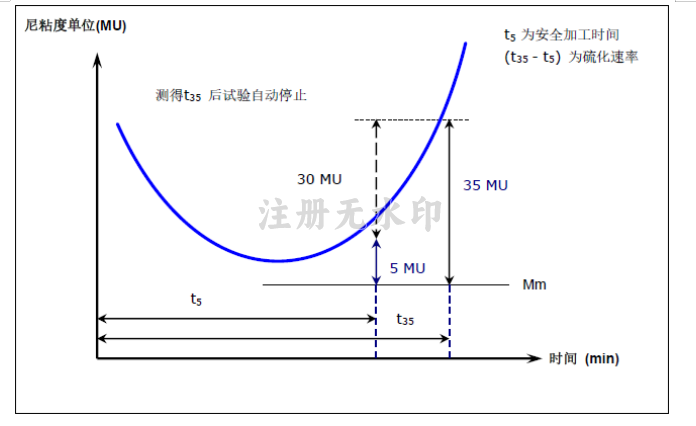

焦烧时间试验ASTM D1646 Part C：

在特定的温度下加热来测定可硫化胶的粘度。最小粘度值和粘度增加到规定值作为该胶样的开始硫化的时间和硫化率。
